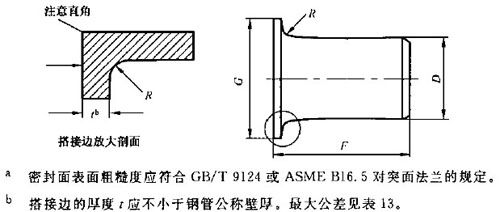

公称尺寸 DN	短节外径 D		接管长度 F		圆角半径 R	搭接边外径 G
	Max	Min	长型	短型
15	22.8	20.5	76	51	3	35
20	28.1	25.9	76	51	3	43
25	35.0	32.6	102	51	3	51
32	43.6	41.4	102	51	5	64
40	49.9	47.5	102	51	6	73
50	62.4	59.5	152	64	8	92
65	75.3	72.2	152	64	8	105
80	91.3	88.1	152	64	10	127
90	104.0	100.8	152	76	10	140
100	116.7	113.5	152	76	11	157
125	144.3	140.5	203	76	11	186
150	171.3	167.5	203	89	13	215
200	222.1	218.3	203	102	13	270
250	277.2	272.3	254	127	13	324
300	328.0	323.1	254	152	13	381
350	359.0	354.8	305	152	13	413
400	411．0	405.6	305	152	13	470
450	462	456	305	152	13	533
500	514	507	305	152	13	584
550	565	558	305	152	13	641
600	616	609	305	152	13	692
注1：公差见表13.   注2：使用条件和连接结构通常决定对短节的长度要求，因此，在订货时采购方必须规定是长型或短型短节。
A． 当短型翻边短节用于PN50和PN110的较大法兰以及大于等于PN150的大部分规格的法兰时；或当长型翻边短节用于PN260和PN420的较大法兰时，为了避免法兰可能影响焊接，可能需要增加接管的长度，长度增加量由制造商与采购方双方协商。 B． 当采用樺槽面和凹凸密封面时，必须增加搭接边的厚度。增加厚度应附加（不包括）在基本长度F上。 C． 这些尺寸应与GB/T9118.1-9118.2或ASME B15.5中的松套法兰的圆角半径相符合。 D． 该尺寸与ASME B16.5中表示的标准机加工面相符合。搭接边的背面应进行机加工，使其与安装表面一致，当采用环连接密封面时，使用ASME B16.5中给出的尺寸K。
